GMY 172nm准分子光固化溶液采用先进的真空紫外技术，可实现快速固化。
优质表面固化和改性。工作波长为172nm单色光，
该光源将高能光子完全沉积在涂层的最上层纳米范围内。
留言
如果您对我们的产品感兴趣并想了解更多详情，请在此留言，我们会尽快回复您。
| 模型 | 力量 | 管材尺寸（直径×长度） | 发射长度 | 冷却类型 |
|---|---|---|---|---|

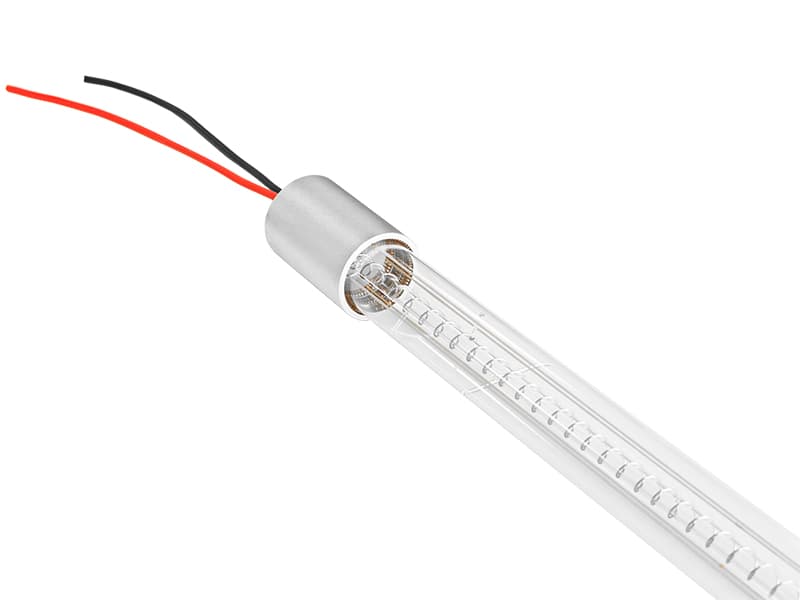

| 172E1000D40×1532 | 1000瓦 | φ40 × 1532 毫米 | 1390毫米 | 水冷 |

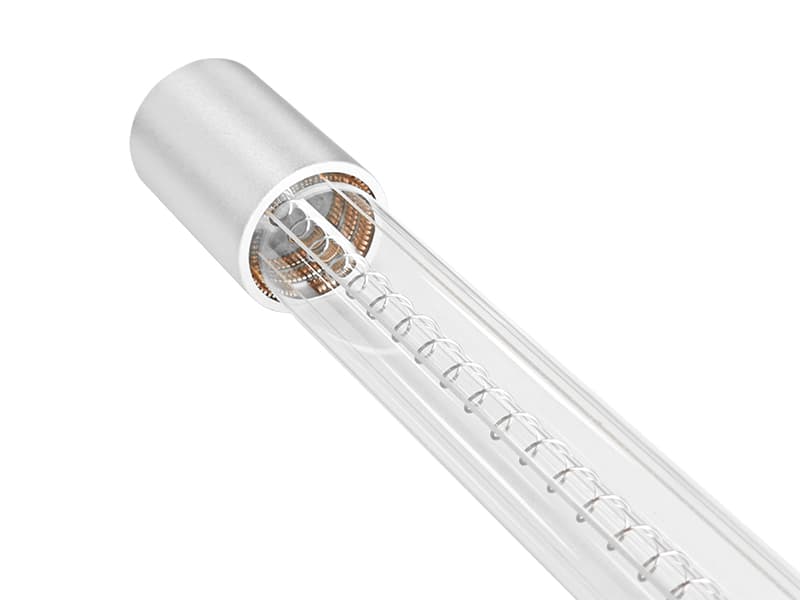

| 172E350D40×495 | 350瓦 | φ40 × 495 毫米 | 353毫米 | 水冷 |

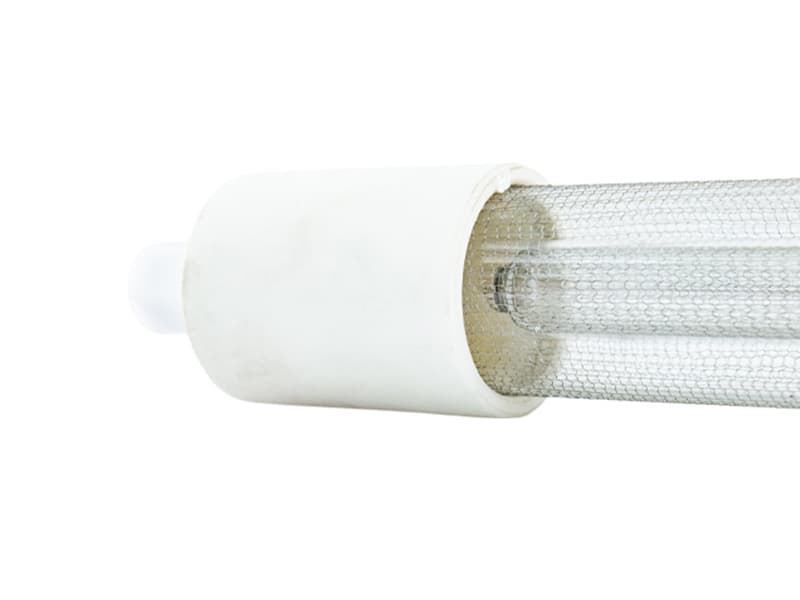

| 172E350D40x702(MC) | 350瓦 | φ40 × 702±3 毫米 | 550±3 毫米 | —— |
| 172E1000D40×1750 (MC) | 1000瓦 | φ40 × 1750±3 毫米 | 1598±3 毫米 | —— |
100% 环保真空紫外线处理，完全符合国际 RoHS 限制，消除了危险的汞危害，简化了处置流程。
发射高能 172nm 光子，持续交联薄表面配方，同时产生活性羟基自由基 (HO*)，以增强界面结合。
凭借优化的自动化制造工艺，确保稳定的单色VUV光谱输出、零初始热漂移以及万无一失的供应链交付。
定制的发射长度可达 1.6 米，定制的冷却几何形状（水/空气），以及匹配的镇流器集成，完美契合高速工业涂装生产线。
--------------占位--------------
漆面保护膜的固化。
软触感面板的固化。
涂料设备的固化。
纸张和包装油墨的固化。
家具油墨的固化。
汽车油墨及相关涂料的固化。
有色涂料和透明涂料的固化。
PCB油墨固化。
粘合剂涂层的固化。
3D打印固化。

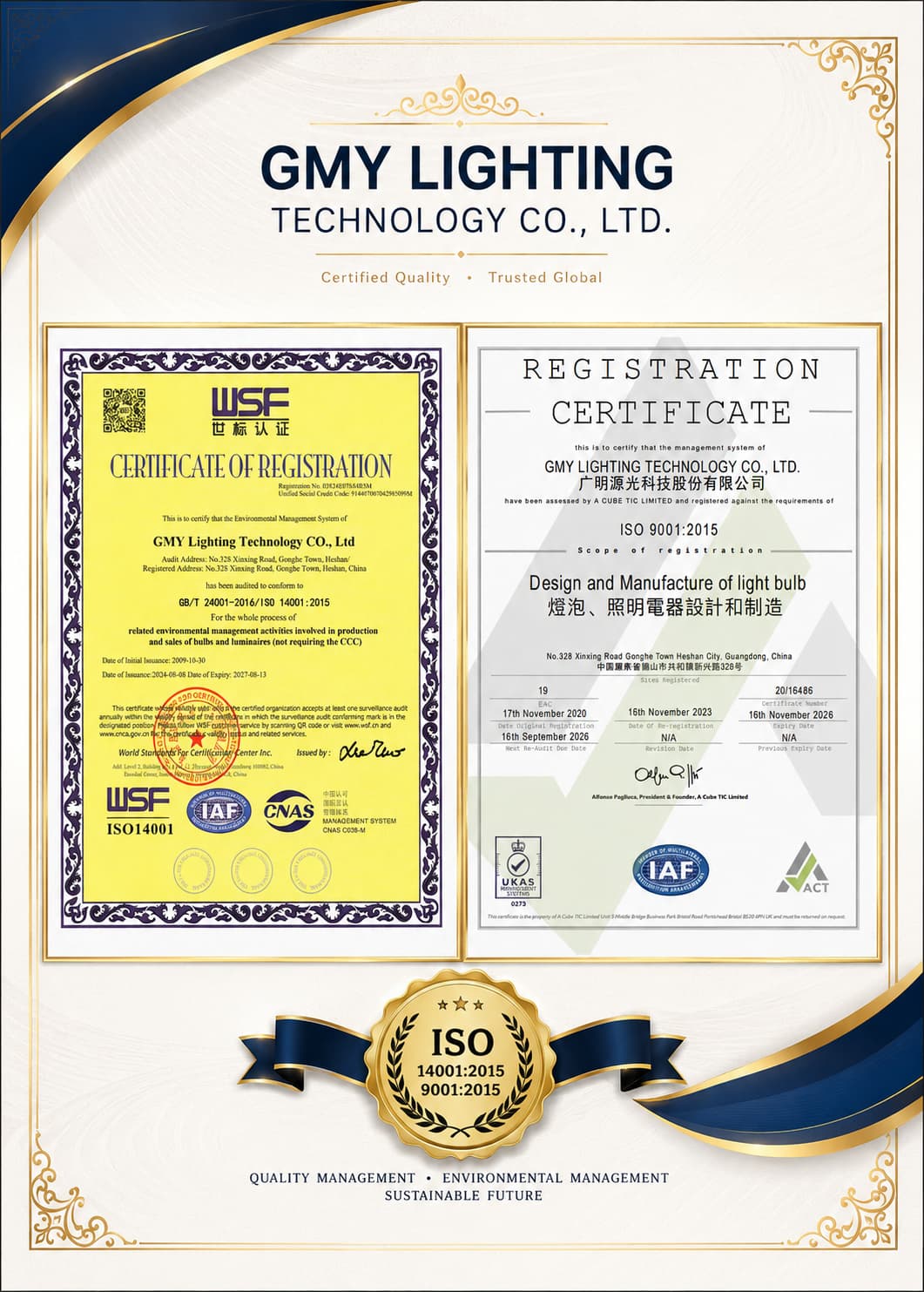

经认证的质量管理体系，确保达到优质的生产标准。

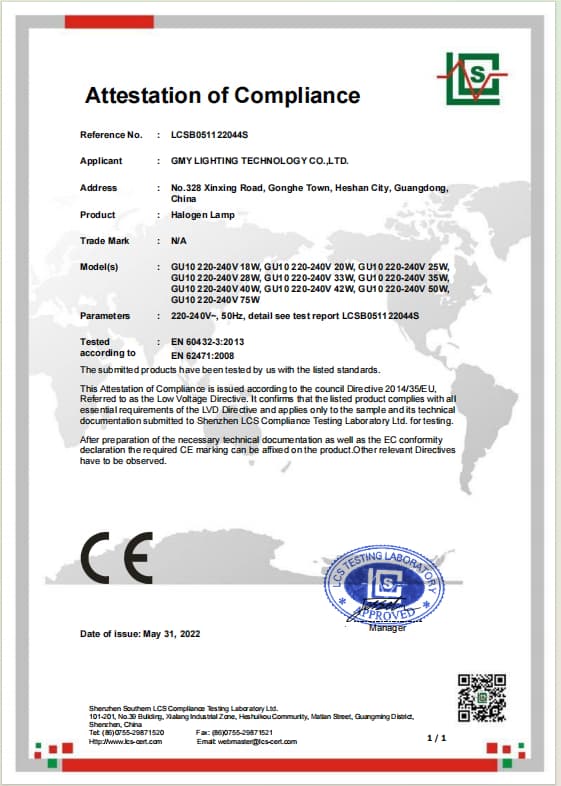

完全符合欧洲健康、安全和环境保护法规。
环保生产，完全不含任何有害物质。

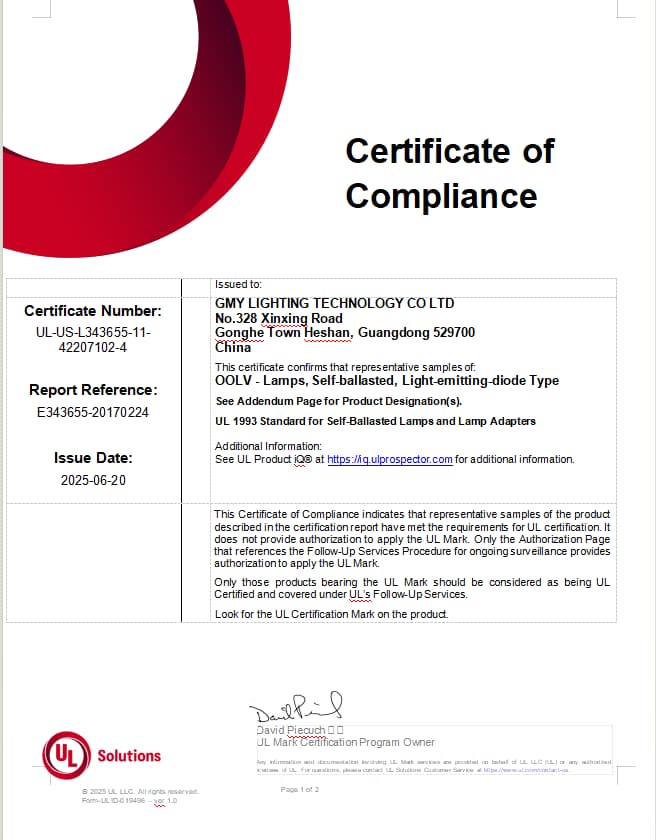

北美高级电气安全和防火合规标准。
这款产品专为超纯水 (UPW) 系统设计，环保且不含汞。 172nm VUV模块 它能引发强效的自由基氧化反应，将总有机碳（TOC）浓度降低至ppb级。通过将有机化合物转化为痕量二氧化碳和水，它为半导体、制药和实验室提供理想的水净化解决方案。其智能模块化设计简化了现场维护和系统扩展，并完全支持定制功率和流量。
使用 GMY 的产品提升您的表面处理精度 172nm准分子灯利用先进技术 光化学氧化我们不含汞的 172nm 紫外光解决方案可有效分解有机污染物，从而在半导体晶圆、显示器基板和光学器件上实现原子级清洁。
探索 GMY 的高效性 172nm准分子灯 为了 工业光固化. 无汞、功率强大的 350W-1000W VUV 灯，用于快速表面交联、哑光处理和 PPF/PCB 涂层改性。与传统的 UV 固化相比，它缩短了固化时间并增强了表面改性效果。
这 GMY 172nm 光改性模块 该模块是目前首屈一指的真空兼容型解决方案，可用于激活牙科植入体的亲水性。它采用精准的172nm准分子激光技术，通过分解有机碳氢化合物来净化钛表面，从而显著增强二氧化钛的生物活性和骨整合能力。该模块专为无缝集成而设计，其优势在于高功率输出、极低的热影响、快速的反应周期以及广泛均匀的光束覆盖范围。
GMY 172nm准分子灯 向 降解TOC 超纯水中污染物浓度可达ppb级。用于工业水处理的15W/20W无汞紫外线灯。我们的紫外线系统通过产生自由基，将有机物氧化成二氧化碳和水分子。这项先进技术尤其适用于超纯水生产。
这 172nm准分子紫外器件 交付 高能光清洗 和 纳米级表面改性 适用于半导体、电池和先进材料。该紧凑型系统利用172nm冷紫外光子，可在不损伤基材的情况下破坏有机化学键并氧化污染物。具有高度均匀性 ±15% 其工作温度低于 40°C，为传统的低压汞灯提供了一种环保、低能耗的替代方案。
