172nm准分子灯

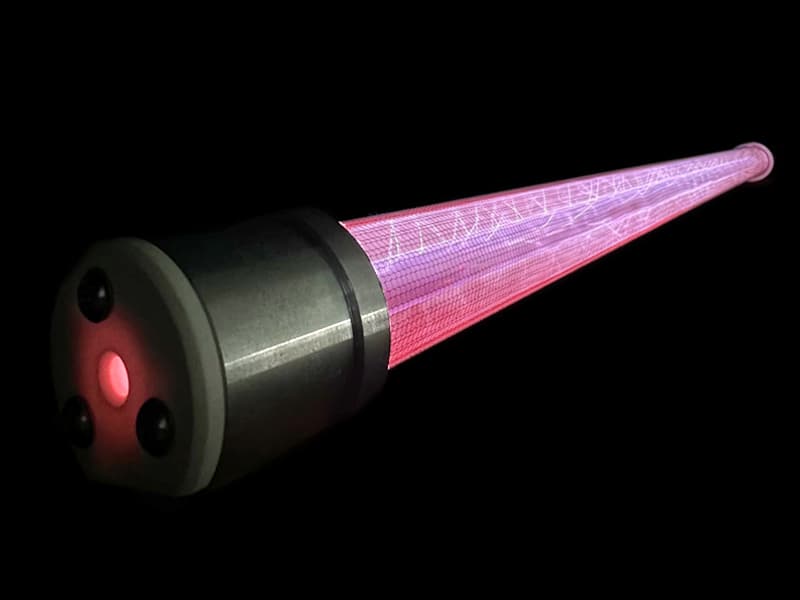

主要工业用途 172nm准分子光源 包括表面清洁、表面活化、总有机碳降解和紫外固化。这些7.2 eV的光子无需加热即可破坏分子键，从而实现冷工艺和无化学反应。这项技术在半导体制造、显示器制造和超纯水处理等领域至关重要。本文将详细介绍每种应用的原理和工业优势。 要点总结172nm准分子光无需化学物质或加热即可去除物体表面的有机污垢。它通过形成新的键合使塑料表面具有粘性，从而改善油漆和胶水的附着力。它能分解水中的有机废物，并在室温下固化涂层，从而节省能源。 表面改性中的主要工业用途光化学清洗和表面活化是该技术两种主要的表面改性应用。这两种工艺都利用高能光子改变表面化学性质，而不会造成热损伤。 光化学清洗你会发现，光化学清洗对于去除精密基材上的有机污染物至关重要。硅片、玻璃面板和光学元件通常会残留光刻胶、油脂和指纹，这些都会影响其性能。 172nm准分子灯 它直接断裂碳碳键和碳氢键。同时，辐射利用环境中的氧气生成臭氧。臭氧将断裂的残留物氧化成挥发性的二氧化碳和水蒸气。该过程不产生任何液态废物，也无需干燥步骤。效率数据令人印象深刻。一个有据可查的案例显示，在三分钟内即可去除硅片表面99.9%的有机物。一个客户案例也证实了该干法处理方法在晶圆预处理方面同样能达到99.9%的去除率。这些结果解释了为什么显示面板生产、触摸面板生产和晶圆加工越来越依赖于这种干法处理方法。硅片表面有机物的去除率达到 99.9%，处理时间仅需 3 分钟。不妨将这种方法与传统的湿式清洗进行比较。一家世界领先的半导体制造商用准分子技术取代了传统的化学溶剂清洗方法。旧方法会留下化学残留物，引发环境问题。采用新方法后，该公司实现了无残留清洗，效率提高了30%，并降低了废液处理成本。7.2 eV的深紫外光子能够快速破坏大多数化学键。与湿式化学清洗不同，这种方法不会因清洁剂本身而造成二次污染。 表面活化促进粘附表面活化可将惰性聚合物表面转化为化学活性界面。172nm 辐射会在聚合物链上生成羟基和羰基。这些官能团能显著提高表面能和润湿性。在低表面能塑料上涂覆油墨、涂料或粘合剂之前，需要进行这种处理。定量改进证明了其价值。半结晶PEEK的粘合强度从未经处理的3 MPa提高到经100 mJ/cm²能量密度处理的约20 MPa，以及经1000 mJ/cm²能量密度处理的约25 MPa。非晶态PEEK的粘合强度也从5 MPa提高到相同的水平。 材料未处理粘附强度（兆帕）粘附强度约为 100 mJ/cm² (MPa)粘附强度约为 1000 mJ/cm² (MPa)半结晶聚醚醚酮3约20约25非晶态PEEK5约20约25发射172nm波长的准分子灯可提高玻璃、金属和聚合物的润湿性和表面能。这种活化方法可替代等离子和电晕处理。PCB制造依赖此步骤来实现可靠的阻焊层粘合。汽车零部件组装也利用此方法粘合塑料部件。该工艺可无缝集成到“光清洗”和“光固化”生产线中。采用这项技术的行业包括PVC地板、装饰薄膜、纤维板、层压板、木板和汽车塑料部件。随着制造商不断发现新的应用，表面改性的主要工业用途也在不断扩展。 高级氧化和固化应用除了表面改性之外，172nm准分子光源还能驱动两个关键过程：超纯水中总有机碳（TOC）的降解和低温紫外固化。这两个应用都利用相同的高能光子来实现传统技术无法达到的效果。 水体中总有机碳的降解半导体制造和制药生产需要总有机碳（TOC）含量低于十亿分之一的超纯水。传统的紫外灯无法有效分解顽固的有机化合物。172纳米波长的光子能量为7.2电子伏特，可实现高级氧化，将有机杂质降解为无害的二氧化碳和水。该工艺的氧化能力远超传统的紫外氧化方法。它完全无需添加化学添加剂，避免了二次污染。 172nm准分子模块 该技术可直接集成到水处理回路中，无需消耗化学品即可持续降低总有机碳（TOC）。半导体制造厂依靠这项技术来维持水纯度规格，这直接影响器件的良率。制药企业也采用相同的方法来满足注射用水系统的严格监管要求。该工艺可连续运行，无需再生循环。您可以实时监测总有机碳（TOC）水平并据此调整流速。与化学氧化法不同，该方法不会产生可能影响下游工艺的残留副产物。 低温紫外固化在热敏基材上固化粘合剂和涂料时，您面临着一个根本性的挑战。传统的汞灯会发出大量的红外辐射，导致基材温度升高，进而引起翘曲、变色或尺寸变化。172nm准分子光源则巧妙地解决了这个问题。与传统的中压汞紫外线灯不同，准分子灯会发出紫外线。 无红外辐射， 导致 对基材无热影响 这样就无需复杂的冷却或臭氧通风系统。准分子技术的热稳定性不仅限于发射光谱范围：准分子灯石英管的表面 不会发热 （与汞蒸气灯不同）。大多数准分子灯都采用 几乎没有冷却效果并且是 即时开/关 无需预热或冷却循环，证实了其热稳定性。您可以在室温下固化专用光敏树脂，并将其应用于塑料、纸张和其他易损材料上。高速卷对卷工艺将受益匪浅，因为无需冷却站，从而减少了占地面积。即时开关功能可实现精确的能量控制，防止过度固化或基材损坏。精密应用需要这种级别的控制。例如，在粘合光学元件或固化柔性电子器件上的保护涂层时，热管理至关重要。一家信誉良好的公司 准分子灯制造商 将明确规定树脂体系所需的精确能量密度，确保固化深度一致且无热应力。这些先进的氧化和固化应用代表了这种多功能光源的第二大主要工业用途类别。无化学氧化和冷固化的结合，拓展了多个行业的制造可能性。 光化学清洗、表面活化、TOC降解和低温固化这四大主要工业用途，使得…… 172nm准分子灯 至关重要。您将获得高精度、冷加工和无化学品操作。行业报告预测年增长率为10%。随着质量要求的提高，该技术的应用将日益普及。 172nm准分子模块 将会扩张。值得信赖 准分子灯制造商 助力下一代创新。 常问问题172nm准分子激光处理是否会对热敏基材造成损伤？不。172nm准分子灯不发射红外辐射，因此基材保持在环境温度下。您可以加工塑料、纸张和柔性电子器件，而不会出现翘曲、变色或尺寸变化。172nm表面活化与等离子体处理相比如何？两种方法都能提高表面能，但准分子激光具有明显的优势。它无需真空室即可实现均匀处理，避免电极污染，并可即时开启/关闭。与等离子系统相比，该工艺更容易在线集成。能否对现有生产线进行改造，使其采用准分子激光技术？是的。172nm准分子激光器模块可以直接安装到现有的输送系统或水处理回路中。它只需要极小的占地面积，无需冷却设施，也无需储存化学品。大多数制造商只需几天就能完成集成，而不是几周。

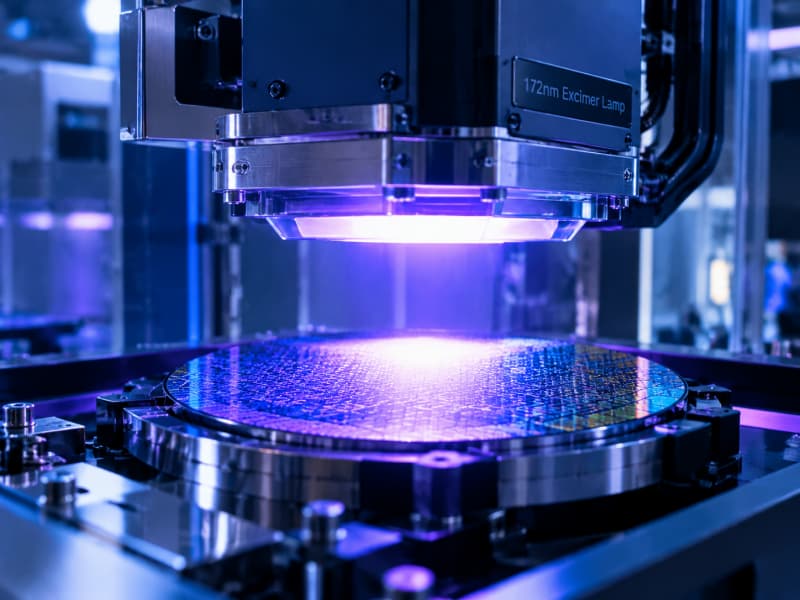

172nm准分子灯是一种冷光源，采用介质阻挡放电技术，可产生准单色真空紫外(VUV)光源。高能光子通过光解作用直接破坏基材的化学键。这种光子裂解作用无需向目标表面传递热辐射即可处理材料，从而使制造工程师能够实现无损伤的精密加工。 在现代表面处理技术中， 172nm准分子灯 该解决方案提供了一种先进的非热方法，可实现高精度光化学改性和有机污染物去除。 172nm准分子灯的工作原理传统的紫外光源依赖于热加热或复杂的多波长汞放电。相比之下，172nm准分子灯通过直接电激发惰性气体产生纯净的真空紫外光。其内部工作原理基于基本的原子物理原理，将原始电能转化为高能光子输出，而不会将不必要的热能传递给加工目标。 激发过程始于一个密封的合成石英放电腔内，腔内充满高纯度惰性氙气。交变高压电源在腔内气体中产生强电场。该强电场加速自由电子，使其与基态氙原子快速碰撞，形成瞬态双原子准分子。 准分子仅以激发态存在，并在纳秒内解离成单个氙原子。这种自发衰变直接释放束缚激发能，以中心波长集中在172nm的高能紫外光子形式发射。由此产生的准单色发射光谱不含任何红外热辐射波长，从而在敏感处理过程中完全消除热辐射。 高效介质阻挡放电介质阻挡放电（DBD）法能够连续、稳定地产生惰性气体准分子。高纯度合成石英玻璃作为有效的介质阻挡材料，分隔外部驱动电极和氙气填充层。 施加高压交流电，每秒可在活性表面区域产生数千个均匀的微放电。这限制了电流流动，防止局部热电弧放电，同时优化了能量直接传递给轻质电子的效率。 使用 172nm 准分子灯可实现出色的能量利用率，电光转换效率高达 40%。工业系统可在保持极低工作温度的同时，获得高浓度的真空紫外输出。 非热光化学处理光子能量决定了光与目标物质的相互作用方式。172纳米准分子灯发射的真空紫外光子具有7.2电子伏特（eV）的特定量子能级。这种高光子能量很容易超过大多数有机化合物中常见的分子键能，包括碳-碳键（3.6 eV）和碳-氢键（4.3 eV）。 由于7.2 eV的能量超过了这些化学阈值，光子在接触分子后即可通过光解作用直接破坏分子链。与依赖热量引发化学反应的传统热处理不同，真空紫外光子直接与分子价电子相互作用，而不会干扰晶格振动。目标表面立即发生分子结构重组，且温度不会显著升高。 在 www.gmyok.comGMY 为精密工业加工、半导体制造和特殊表面处理应用提供先进的紫外和真空紫外光源解决方案。 防止热基板损坏工业制造环境中经常加工一些易损、对热敏感的材料，这些材料在传统的加热处理条件下会发生降解。例如，聚丙烯、聚乙烯和PET等超薄聚合物薄膜在高温下会迅速发生结构变形、表面熔化和光学雾化。 冷光化学处理消除了这些热瓶颈。聚焦的172nm光仅改变几纳米深度范围内的表层分子，使基底材料完全不被加热，结构保持完整。 对于精密电子元件、柔性显示基板和半导体晶圆，GMY 的 172nm 微型准分子灯模块 以紧凑、易于集成的形式提供高能表面改性和有机清洁功能。 主要应用及优势由于其强大的光化学性能和零热影响机制，172nm准分子技术在先进制造业领域得到广泛应用：光学显示功能涂层预处理高温电容器聚合物薄膜改性半导体晶圆和掩模有机颗粒去除冷板表面活化和清洁精密玻璃和陶瓷基板清洗超纯水总有机碳（TOC）去除率无损伤薄膜表面能增强 在电子热管理等专业工业应用中，GMY 的 用于冷板去除有机颗粒的172nm准分子激光模块 提供稳定的真空紫外线照射，确保表面洁净如新，且不影响底层金属或聚合物结构。 无汞生态设计与现代融合现代高精度制造工厂越来越多地采用172nm准分子灯替代传统的汞放电灯。与需要长时间预热且会产生有害废物的汞灯不同，准分子系统具有即时开启/关闭功能，可最大限度地提高自动化生产环境中的生产效率。 无汞氙灯设计无需处理有毒物质，确保洁净室安全，同时降低合规成本。凭借高转换效率和灵活的模块化尺寸，准分子激光器系统可无缝集成到定制的OEM设备架构中。 常见问题解答 (FAQ)是什么让172nm准分子灯成为冷光源？高能7.2 eV光子通过光解作用直接断裂分子键。由于准单色光谱不发射任何红外热波长，目标基底在发生光化学反应时不会出现温度升高。 172nm准分子灯系统的效率如何？介质阻挡放电机制将电能直接传递给氙气原子，而不会加热重离子，从而实现高达 40% 的电光转换效率。 为什么制造商更倾向于使用无汞准分子灯？准分子灯可实现即时切换、优异的光输出稳定性，并且完全不含汞这种有毒物质，从而降低洁净室维护和环境合规成本。 GMY致力于为先进的半导体、电子和工业制造行业提供可靠的紫外和真空紫外光源解决方案。想了解适用于您生产线的172nm准分子技术吗？请访问 www.gmyok.com 如需查看我们的完整产品目录或获取定制 OEM/ODM 解决方案，请联系 GMY 团队。

人工智能的蓬勃发展不仅仅改变了我们使用技术的方式。每一个人工智能模型、数据中心和智能设备背后，都是一个快速发展的半导体产业，该产业正大力投资于更先进的芯片、更高的产能和日益精密的制造工艺。 随着人工智能驱动的需求不断推动半导体技术的发展，制造商们越来越关注生产过程的每一个环节。先进芯片不仅需要精密的设备和材料，还需要极其洁净且精确控制的生产环境。 一个经常被忽视的挑战是有机物污染。 即使是微量的有机残留物也会影响半导体制造过程中的表面性能和工艺一致性。这正是先进的清洗和表面处理技术日益受到关注的原因之一。 在这些技术中， 172nm准分子灯 解决方案提供了一种通过高能真空紫外线 (VUV) 辐射实现的有趣方法。 为什么172nm波长的光很重要？172nm准分子灯产生高能真空紫外辐射，可与有机分子发生强烈的相互作用。该波长的能量能够破坏分子键并促进光化学反应，因此可用于去除有机污染物和改性材料表面。 与可能严重依赖化学品或物理接触的传统清洁方法相比，172nm VUV 技术提供了一种非接触式的精密表面处理方法。 这使其在对清洁度、工艺稳定性、精度和设备集成要求较高的应用中极具吸引力。 对于半导体制造而言，潜在应用包括晶圆表面清洗、掩模清洗、有机污染物去除和表面活化。 从人工智能芯片到超洁净制造全球人工智能的蓬勃发展催生了对先进半导体的巨大需求。然而，生产这些高性能芯片需要数千道精心控制的制造工序。 虽然人们通常关注 GPU 性能、先进的工艺节点、高带宽内存和封装技术，但半导体表面的清洁度同样重要。 少量有机污染物看似微不足道，但在微观层面上，它会干扰后续的加工步骤。 这就是为什么半导体制造商不断探索更高效、更精确的清洗技术的原因。 At www.gmyok.comGMY 为半导体、工业、环境和其他精密应用提供 UV 和 VUV 光源解决方案，包括专为不同清洁和表面处理要求而设计的 172nm 准分子产品。 冷板有机物污染的实用解决方案半导体制造并不是唯一一个有机污染问题严重的领域。 冷板在高性能电子产品中越来越重要，因为高效的热管理对于强大的计算系统、人工智能服务器和其他高密度电子设备至关重要。 随着计算能力的不断提升，制造商们正在寻找更好的散热方法，同时保持高清洁度标准。 GMY的 用于冷板有机颗粒的172nm准分子模块 applications 提供了一种基于 VUV 的解决方案，用于解决与冷板加工相关的有机污染问题。 模块化设计可以集成到定制设备和加工系统中，使设备制造商在开发自己的清洁解决方案时拥有更大的灵活性。 对于从事先进热管理组件研发的公司而言，172nm VUV 技术提供了一种无需完全依赖传统清洁工艺即可提高表面清洁度的另一种选择。 当小型设备需要较小的光源时并非所有半导体应用都需要大型生产系统。 研究实验室、大学、设备制造商和工艺开发团队经常需要紧凑型光源进行测试、原型制作和小规模半导体加工。 这就是GMY的所在地 172nm 微型准分子灯模块 半导体加工领域可以提供切实可行的解决方案。 这款紧凑型模块专为对安装空间和设备集成要求较高的半导体加工应用而设计。它能够在保持紧凑外形的同时，提供高能真空紫外辐射，用于去除有机污染物和进行表面改性。 对于开发新型半导体加工设备的工程师来说，微型准分子模块还可以让他们在转向更大规模的生产系统之前更容易地测试 VUV 技术。 超越半导体清洗172nm VUV 技术的潜在应用不仅限于半导体加工。 由于其优异的光化学性能，172nm准分子技术也可用于以下领域：去除有机污染物表面活化和改性超纯水总有机碳（TOC）去除率光学元件清洗显示器基板清洗半导体掩模清洗工业表面处理光化学氧化水净化 其中一个特别有趣的应用是超纯水处理。 半导体制造需要极高品质的水，而控制总有机碳（TOC）是保持水质纯净的重要环节。高能真空紫外辐射可以促进光化学氧化反应，有助于分解有机化合物。 这使得 172nm 准分子技术不仅适用于半导体表面处理，而且适用于高纯水应用。 为什么模块化真空紫外技术至关重要现代工业设备正变得越来越定制化。 不同的应用可能需要不同的照射面积、光学配置、功率水平、安装尺寸和运行条件。因此，标准光源未必总是最合适的解决方案。 模块化准分子技术提供了更大的灵活性。 制造商无需围绕固定灯重新设计整个系统，而是可以将合适的 VUV 模块集成到现有的设备架构中。 这对于开发专用半导体清洗、表面处理、冷板处理或水净化系统的 OEM 和设备制造商来说尤其有用。 在 www.gmyok.com客户可以了解 GMY 的 UV 和 VUV 光源产品系列，并联系团队讨论定制要求和 OEM/ODM 解决方案。 半导体制造的未来在于细节下一代半导体制造技术将不仅仅以更小的工艺节点和更强大的AI芯片为特征。 这还取决于无数细节：更清洁的表面、更严格的工艺控制、更好的材料、高效的设备以及创新的制造技术。 这就是为什么172nm准分子技术值得更多关注的原因。 无论您是在开发半导体清洗设备、研究表面改性、提高冷板清洁度，还是探索 VUV 在水净化中的应用，合适的准分子光源都可以成为您工艺流程的重要组成部分。 GMY致力于为半导体加工、工业应用、环境技术及其他精密应用提供可靠的紫外和真空紫外光源解决方案。 想了解更多关于172nm准分子技术的信息？请访问 www.gmyok.com 如需了解 GMY 的 172nm 准分子灯和模块解决方案，或联系 GMY 团队讨论您的具体应用和定制要求，请联系我们。

随着精密制造、医疗技术、半导体生产和材料科学的不断进步，表面处理工艺对效率、精度和环保性能的要求也日益提高。传统的化学清洗和表面改性方法可能涉及复杂的工艺流程、材料限制或环境问题。因此，基于紫外线的表面处理技术已成为寻求更清洁、更高效解决方案的行业的重要替代方案。 在这些技术中， 172nm准分子灯 该解决方案凭借其强大的真空紫外 (VUV) 能量、优异的表面活化能力和非接触式加工优势而脱颖而出。通过利用波长为 172nm 的高能光子，准分子灯能够有效改性材料表面，提高表面能，增强粘附性能，且不会造成明显的热损伤。 172nm准分子灯技术的工作原理及优势 准分子灯通过激发稀有气体分子产生短波紫外光。172nm波长属于真空紫外波段，具有高光子能量，能够分解有机污染物并在分子水平上活化材料表面。 在处理过程中，高能紫外光子可以将表面污染物分解成更小的分子，同时在材料表面引入更多活性基团。这提高了表面润湿性，并为粘合、涂层、印刷和粘合剂应用等工艺创造了更有利的条件。 与传统的表面处理方法相比，准分子灯技术具有以下几个显著优势：非接触式处理：处理过程不需要机械接触，从而降低了表面损伤的风险。低温操作：适用于聚合物、薄膜和精密元件等热敏材料。加工效率高：快速表面活化有助于提高生产效率。环保性能：减少对化学溶剂和复杂清洁工艺的依赖。精确的表面改性：为先进制造应用提供一致的处理效果。 这些优势使得准分子灯技术在表面质量直接影响最终产品性能的行业中越来越有价值。 用于工业制造的高功率准分子灯解决方案随着制造业不断追求自动化和更高的生产能力，标准的紫外线处理方案可能并不总是能满足大规模加工的需求。 高功率172nm准分子灯 专为需要更高加工效率的工业应用而开发，旨在提供更强的紫外线输出和更稳定的性能。 高功率准分子灯系统可集成到自动化生产设备中，以支持各种应用，包括半导体元件清洗、光学材料加工、电子器件制造、精密涂层和先进键合工艺。 凭借稳定的紫外线能量输出，这些系统可帮助制造商实现以下目标：提高表面活化效率不同材料之间更好的粘合性增强涂层和印刷质量缩短处理时间生产性能更加稳定对于即使是轻微的表面污染也会影响产品可靠性的行业而言，高功率准分子灯解决方案提供了一种有效提高制造一致性和降低质量风险的方法。 推进牙科种植体表面处理技术表面特性对种植体的性能至关重要。种植体材料与周围生物环境的相互作用会受到表面清洁度、亲水性和活化水平的影响。因此，先进的表面改性技术在现代种植体制造中变得越来越重要。 这 172nm牙科种植体亲水活化模块 该模块专为牙科植入物应用而设计，可提供高效的紫外线活化。通过使用高能真空紫外线 (VUV) 照射，该模块有助于去除植入物表面的有机残留物，同时提高表面亲水性。 增强的亲水性使植入物表面能够更有效地与生物体液相互作用，从而为植入前提供更好的准备条件。该技术还具有以下优势：快速激活过程稳定且可重复的治疗结果加工后无化学残留。与精密医疗制造要求的兼容性 对于牙科种植体制造商和研究机构而言，准分子灯活化技术提供了一种可靠的方法来提高表面处理质量并支持先进种植体产品的开发。 准分子灯技术的应用拓展除了工业制造和牙科应用之外，准分子灯技术在许多高科技领域也具有广阔的应用前景。它可以应用于：半导体和电子行业用于先进电子制造中的晶圆表面清洗、元件活化和提高键​​合可靠性。 光学制造有助于提高光学镜片、薄膜和精密元件的表面清洁度和粘合性能。 新能源应用支持电池、光伏材料和能源相关组件的表面改性工艺。 医疗器械制造为需要高洁净度标准的植入物和医疗部件提供无化学表面活化解决方案。 随着各行业不断向更清洁的生产和更高精度的制造方向发展，VUV准分子灯技术将在下一代表面处理中发挥越来越重要的作用。 适用于高级应用的专业紫外线解决方案GMYOK致力于为全球客户提供高质量的紫外线表面处理解决方案。凭借在准分子灯技术和应用开发方面的专业知识，公司专注于提供满足工业制造、医疗技术和精密加工行业需求的可靠产品。 通过持续创新和以客户为中心的解决方案，GMYOK 帮助企业提高生产效率、优化表面处理工艺，并实现更高的产品性能。 无论您是在寻找先进的紫外线清洗解决方案、材料活化技术还是定制的表面处理系统，GMYOK 都能提供专业的支持和可靠的解决方案。 访问 www.gmyok.com 了解更多有关先进准分子灯产品的信息，并探索 GMYOK 如何帮助您增强表面处理应用。

即使您是这项技术的新手，也可以放心使用 172nm 准分子灯。本指南提供简明易懂的步骤和建议，并对技术术语进行通俗易懂的解释。您将学会如何根据项目需求选择合适的灯具，并避免错误。 什么是172nm准分子灯？准分子灯的工作原理 你可能会问，准分子灯是如​​何发光的？灯内装有特殊的气体。通电后，气体形成准分子。这些分子存在时间很短。当它们恢复到正常状态时，会以紫外线（UV）的形式释放能量。172纳米准分子灯发出波长为172纳米的紫外线。这种光的波长比人眼可见光短得多。 准分子灯 它们不像普通灯泡那样有灯丝，而是利用高压放电来激发气体。这使得这种灯非常适合某些用途，能够发出强劲稳定的紫外线。 172nm准分子灯的常见用途 您可以使用 172nm准分子真空紫外光 用途广泛。短波长有助于清洁和消毒表面。人们用它们来去除玻璃或金属上的有机物。你也可能在电子产品中看到它们。例如，准分子灯用于清洁硅晶片，并使表面做好粘合准备。 其他用途包括：水和空气消毒分解环境中的有害物质固化特殊涂料或粘合剂 这 172nm准分子灯 它最适合深度清洁或快速化学处理。强烈的紫外线能量可以分解细菌、污垢或化学物质。这就是为什么许多科研和工业界人士都使用这种灯的原因。选择172nm准分子灯明确项目需求 首先，你应该思考一下你想用这盏灯做什么。写下你的主要目标。你是想清洁表面、固化涂层，还是给水消毒？每个项目都需要不同的设置。你可能需要强紫外线输出来进行快速清洁。你可能需要稳定的光线来固化胶水。 您还应该考虑需要处理的区域大小。小型实验室测试所需的功率比大型工厂生产线要小。如果您了解项目的需求，就可以选择合适的准分子激光灯。 关键规格对比 查看准分子灯时，你会看到很多数字。有些数字比其他数字更重要。以下是需要检查的关键事项： 波长：确保灯发出波长为 172 纳米的紫外光。这对于实验结果至关重要。输出功率：功率越高，紫外线强度越强。对于较大的作业，您可能需要更高的功率。均匀性：检查灯具是否在整个区域内提供均匀的光线。光线不均匀会导致效果不佳。散热需求：有些灯具会发热。请检查是否需要额外的散热设备。尺寸和形状：选择一款适合您工作空间的灯具。灯泡寿命和稳定性您肯定希望灯泡使用寿命长。请查看灯泡的使用寿命参数。大多数准分子灯的使用寿命为 2,000 至 10,000 小时。使用寿命越长，更换灯泡的频率就越低。 稳定性也很重要。稳定的灯管每次使用都能提供相同的紫外线输出，这有助于获得可重复的结果。请向供应商索取灯管长期稳定性的相关数据。 购买地点和供应商提示你应该从信誉良好的供应商处购买172nm准分子灯。寻找评价好的公司。询问他们是否提供支持和解答疑问。好的供应商会帮助你选择合适的灯管，并为你提供安装方面的建议。以下是一些建议：索取保修单。查看他们是否提供技术支持。看看他们有没有备件。比较价格，但不要只选择最便宜的。 安全使用172nm准分子灯开箱和检查步骤 收到172nm准分子灯后，请小心打开包装盒。请使用干净的手或戴手套，以免灰尘沾染灯管。检查灯管是否有裂纹或破损部件。检查电源线和连接器，确保所有部件完好无损。如有任何问题，请在使用灯管前联系供应商。您还应该阅读灯具附带的使用手册。手册中包含有关您这款灯具的重要信息，例如正确的电压以及如何连接灯具。 安装和电源设置您需要将准分子灯放置在清洁干燥的地方。确保灯放置在稳定的平面上。请勿将其放置在靠近水源或多尘的地方。按照说明书的指示将灯连接到电源。仔细检查电压和电流设置。错误的设置可能会损坏灯。请按照以下步骤进行安全安装：连接任何设备前，请先关闭电源。使用正确的电缆将灯具连接到电源。将灯具固定在灯座或支架上。请再次检查所有连接。打开电源，注意观察是否有任何警告灯或声音。 准分子灯安全注意事项 准分子激光灯发出的光线非常强，会释放紫外线（UVC），这种紫外线会损伤眼睛和皮肤。切勿在灯亮起时直视它。务必佩戴能阻挡紫外线的防护眼镜，并戴上手套，遮盖皮肤。在灯具周围设置防护罩或屏障，防止紫外线照射到附近人员。只有经过培训的人员才能使用该灯具。在灯具附近放置警示标志，提醒他人注意危险。 处理 172nm 光衰减 这 172nm光 准分子灯发出的光在空气中传播距离很短。由于空气会吸收这种短波紫外线，能量会迅速衰减。因此，您需要将灯管靠近待处理的表面。如果您使用准分子灯进行照射，请将目标物放置在距离灯管窗口几毫米的位置。 有些装置会使用一个充满惰性气体（例如氮气）的特殊腔室。这有助于172纳米波长的光更好地照射到物体表面。如果想要获得最佳效果，请尽量减小灯管与目标物之间的空气间隙。 基本故障排除 如果灯不亮，请先检查电源。确保所有电线都连接牢固。查看电源装置上是否有任何警告灯。如果灯闪烁或紫外线输出较弱，请关闭灯并使其冷却。检查灯罩上是否有灰尘或污垢。如有必要，请用软布轻轻擦拭。 如果问题仍然存在，请再次阅读手册。许多手册都附有故障排除表。如果问题仍无法解决，请联系供应商寻求帮助。 准分子灯固化和维护技巧维护保养以延长使用寿命您肯定希望您的 172nm 准分子灯尽可能延长使用寿命。请经常用柔软的无绒布清洁灯管窗口。灰尘和指纹会阻挡紫外线，降低其性能。每次使用前，请检查灯管是否有磨损或损坏迹象。如有磨损部件，请立即更换。不使用时，请将灯管存放在干燥阴凉处。务必遵循制造商的保养说明。 最大限度地提高灯具性能使用准分子灯固化时，保持灯管靠近涂层表面可获得最佳效果。确保灯管角度合适，以便均匀照射紫外线。如果需要更强的紫外线输出，请使用充氮气的固化室。这种设置有助于紫外线更好地照射到涂层上。保持灯管窗口清洁，以获得最大功率。如果发现固化速度下降，请检查是否有污垢或损坏。 避免常见错误许多用户在使用准分子灯固化时会犯一些简单的错误。切勿让灯长时间连续工作而不休息，过热会缩短其使用寿命。务必佩戴防护装备，保护眼睛和皮肤免受紫外线伤害。切勿在潮湿或肮脏的表面上使用灯，这会阻挡紫外线，导致涂层效果不佳。仔细检查灯与涂层之间的距离，确保均匀固化。 错误如何避免过热给灯具冷却时间跳过清洁经常擦拭灯罩。距离错误固化前测量 准分子灯固化最佳实践为了获得最佳的准分子灯固化效果，请使用专为此工艺设计的紫外线固化配方。将涂料均匀地涂抹成薄层。将灯靠近涂层，以获得强烈的紫外线照射。缓慢而稳定地移动灯管。先在小面积区域进行测试，检查固化效果。如有需要，调整灯管的速度和距离。按照这些步骤操作，即可获得光滑、坚固的涂层。 常问问题使用 172nm 准分子灯时需要哪些安全装备？您应该佩戴防紫外线安全眼镜、手套和长袖衣物。这些装备可以保护您的眼睛和皮肤免受有害紫外线的伤害。切勿直视灯具。 可以在露天环境下使用172nm准分子灯吗？你可以把它放在露天环境中使用，但紫外线会很快减弱。为了获得最佳效果，请将灯管靠近物体表面，或使用充满氮气的密闭空间。 如何判断何时需要更换准分子激光灯？注意观察紫外线输出是否降低或出现闪烁。如果出现这些迹象，请检查灯管的使用时间。大多数灯管的使用寿命为 2,000 至 10,000 小时。如果性能下降，请更换灯管。 如果灯不亮怎么办？首先，检查电源和所有电缆连接。确保电压符合灯具的要求。如果灯具仍然不亮，请联系供应商寻求帮助。

你遇到了 172nm准分子灯 作为一款强大的真空紫外光源，该灯可提供独特的 172nm 波长，是先进工业工艺的理想之选。此外，它还采用无汞设计，结构紧凑。 GMY一家领先的制造商生产高效准分子灯，功率范围为 350W-1000W。172nm准分子灯可缩短固化时间。172nm准分子灯可增强表面改性效果。172nm准分子灯避免了汞的危害。172nm准分子灯适用于工业应用。172nm准分子灯具有可靠的性能。 要点总结172nm准分子灯是一种强大的无汞光源，非常适合工业过程。该灯显著缩短了固化时间，增强了表面改性效果，使其适用于各种应用。GMY 提供一系列准分子灯，包括用于专用设备的紧凑型准分子灯，确保用途广泛。 172nm准分子灯结构灯具设计及材料你注意到…… 172nm准分子灯 这款灯管因其无汞设计而脱颖而出。这一特性使灯具对您和环境都更加安全。灯具采用优质石英玻璃和特制陶瓷。这些材料能够承受强烈的紫外线辐射和高温。您将受益于其紧凑的尺寸和轻巧的结构。这些特性使您可以将灯具用于灵活的设备设计和小型设备中。GMY 提供各种准分子灯，包括…… 172nm准分子模块 以及 172nm 微型准分子灯模块您可以根据您的应用需求选择合适的灯具，无论您需要高功率灯具还是用于狭小空间的迷你模块。GMY 的制造技术确保您获得可靠的准分子灯，具有稳定的紫外线输出和较长的使用寿命。 特征益处小巧尺寸灵活的设备设计和小型化轻量化设计更容易集成到各种应用程序中环保不含汞，减少对环境的影响 气体混合物和电极您会发现准分子灯使用特殊的混合气体。这种混合气体通常包含氙气或氪气。当您向灯的电极施加电脉冲时，气体中会形成准分子。这些分子会发出波长为 172nm 的紫外光。电极采用耐用金属制成，能够承受反复的电脉冲。您可以体验到稳定的紫外光输出和高效的准分子形成。灯的结构支持快速的紫外光发射，使其成为工业过程的理想选择。GMY 的准分子灯性能卓越，并符合严格的质量标准。 准分子灯的工作原理激基复合物的形成你发现准分子灯利用一种独特的原理产生强烈的真空紫外光。启动灯时，你向电极施加一个电脉冲。灯内的气体混合物（通常是氙气或氪气）会对这种能量做出响应。气体中的原子会形成准分子。这些分子只存在于激发态。你注意到，准分子在基态下无法形成稳定的化学键。它们会迅速释放能量，并恢复到原来的原子状态。您将受益于这种快速的准分子形成过程。该过程会产生强烈的真空紫外光脉冲。172 纳米的准分子分子会发射波长为 172 纳米的光子。这种发射使您能够获得高能紫外光。准分子灯适用于需要精确且强效紫外照射的应用。准分子工艺的独特之处在于它不依赖于汞或传统的灯丝加热。准分子形成可在工业环境中实现高速表面改性和高效固化。 紫外发射过程您将体验到准分子紫外灯通过直接能量释放发射真空紫外光 (VUV)。当准分子分子返回基态时，它们会发射波长为 172 纳米的光子。这种发射过程会产生高能量的光子。您可以利用这种能量来断裂聚合物中的化学键并活化表面。该灯产生窄带真空紫外光输出，使您能够精确控制固化和表面处理过程。 您将准分子灯与传统紫外线灯进行比较。准分子灯具有以下几个优点：在紫外线固化配方中，可以实现更快的交联。直接破坏聚合物键，从而提高固化速度。增强表面能可提高粘附性和亲水性。 下表突出了172nm准分子发射与传统紫外固化之间的区别： 特征172nm处的准分子发射传统紫外线固化波长172纳米宽带紫外线键断裂能力直接破坏聚合物键有限的债券违约交联速度高速慢点光子能量更高降低应用程序降低总有机碳含量，增强表面能一般治疗 您会发现准分子灯能够实现高速固化和先进的表面改性。它们可用于降低总有机碳含量、增强表面能以及快速工业加工。准分子灯的真空紫外输出能够带来传统紫外光源无法比拟的效果。在对精度和速度要求极高的应用中，您会选择准分子灯。您依靠准分子发光的独特特性来实现卓越的性能。你会发现GMY提供一系列准分子灯，包括 172nm准分子灯， 这 172nm准分子模块以及 172nm 微型准分子灯模块您可以根据自己的需求选择合适的灯具，无论您需要高功率灯具还是用于专用设备的紧凑型模块。 准分子灯固化及其应用 工业光固化您可以使用准分子灯进行快速、精确的工业光固化。准分子灯固化过程可引发高速交联反应，其速度远超传统的宽带紫外固化技术。您会发现丙烯酸酯涂层等材料的表面硬度和耐刮擦性显著提高。准分子灯可发出聚焦的 172nm 紫外光，直接破坏丙烯酸酯聚合物中的化学键。您可以在众多行业中受益于这种高效性：特种涂层和结构粘合工艺高精度图像印刷高速喷墨打印3D打印包装印刷行业你选择 172nm准分子灯 或者 172nm准分子模块 适用于这些应用。这些准分子灯提供稳定的紫外线能量，使其成为丙烯酸酯固化和表面改性的理想选择。 医疗和牙科用途您依赖准分子灯进行先进的医疗和牙科治疗。172nm波长具有强大的杀菌效果，并支持UVC紫外线消毒。您使用准分子灯固化牙科丙烯酸酯填充物，使其快速硬化。准分子灯还能活化表面，从而更好地粘合牙科材料。您选择 172nm 微型准分子灯模块 适用于小型医疗设备。这款灯可轻松安装在手持工具中，并提供精确的紫外线照射。 环境光催化准分子灯可用于环境光催化，以降解污染物。172nm 的高能紫​​外光可激活光催化剂，从而分解有机污染物。准分子灯固化技术可用于处理水和空气，减少有害物质。丙烯酸酯基膜可受益于表面活化，从而提高过滤性能。GMY 提供适用于环境系统的准分子灯，确保在严苛条件下可靠运行。您信赖GMY的准分子灯，它们广泛应用于工业、医疗和环境领域。GMY的产品可帮助您实现快速固化、有效消毒和高效降解污染物。   通过以下方式，您可以获得高能紫外线输出： 172nm准分子灯.您可以避免汞的危害，并享受环保技术。你使用 172nm准分子模块 和 172nm 微型准分子灯模块 适用于多种应用。GMY 为您的工业、医疗和环境需求提供可靠的准分子灯解决方案。 常问问题是什么造就了 172nm准分子灯 比传统紫外线灯更安全？你避免接触汞的原因是： 172nm准分子灯 采用无汞设计。这一特性对您和环境都更加安全。您可以使用 172nm准分子模块 适用于小型设备吗？是的，您可以选择 172nm 微型准分子灯模块 适用于小型设备。它可以轻松装入手持式或便携式设备中。哪些行业从准分子灯技术中获益最多？你看到了 172nm准分子灯 用于印刷、医疗消毒和环境净化。 172nm准分子模块 支持众多行业的快速固化和表面活化。
